逆變器是什么東西 廠家帶你了解
時間：2022-03-08 人氣： 來源：山東合運電氣有限公司
逆變器是將直流電壓轉換為交流電壓的設備。在大多數情況下，輸入直流電壓通常較低，而輸出交流電壓等于 120 伏或 240 伏的電網供電電壓，具體取決于地區的差異。
什么是逆變器
逆變器是通過半導體功率開關的開通和關斷作用，把直流電能轉變成交流電能的一種變換裝置，是整流變換的逆過程。

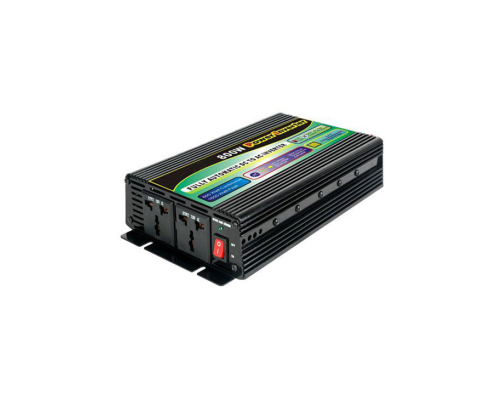

車載逆變器的整個電路大體上可分為兩大部分，每部分各采用一只TL494或KA7500芯片組成控制電路，其中第- -部分電路的作用是將汽車電瓶等提供的12V直流電，通過高頻PWM (脈寬調制)開關電源技術轉換成30kHz-50kHz、220V左右的交流電;第二部分電路的作用則是利用橋式整流、濾波、脈寬調制及開關功率輸出等技術，將30kHz~ 50kHz、220V左右的交流電轉換成50Hz、220V的交流電。
逆變器的作用

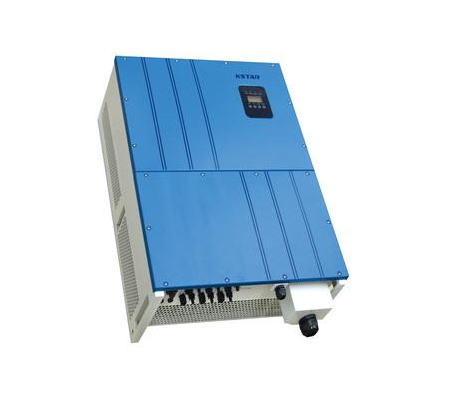

逆變器可以作為太陽能等應用的獨立設備構建，也可以作為單獨充電的電池的備用電源。另一種配置是當它是更大電路的一部分時，例如電源單元或 UPS。在這種情況下，逆變器的輸入直流電來自 PSU 中的整流市電交流電，而當有電源時，來自 UPS 中的整流交流電，而當電源故障時，則來自電池。
逆變器從直流電源提供交流電壓，可用于為額定交流電源電壓的電子設備和電氣設備供電。此外，它們還廣泛用于開關模式電源的反相級。電路根據開關技術和開關類型、波形、頻率和輸出波形進行分類。這些具有不同的電路配置、效率、優點和缺點。
基本逆變器操作
基本電路包括振蕩器、控制電路、功率器件的驅動電路、開關器件和變壓器。
直流到交流電壓的轉換是通過將存儲在直流電源(例如電池)中或來自整流器輸出的能量轉換為交流電壓來實現的。這是使用連續打開和關閉的開關設備完成的，然后使用變壓器升壓。盡管有一些配置不使用變壓器，但這些配置并未廣泛使用。
直流輸入電壓由功率器件(例如 MOSFET 或功率晶體管)以及饋送到變壓器初級側的脈沖來打開和關閉。初級中的變化電壓在次級繞組處感應出交流電壓。變壓器也可用作放大器，它以由匝數比確定的比率增加輸出電壓。在大多數情況下，輸出電壓從電池提供的標準 12 伏提高到 120 伏或 240 伏交流電。
三個常用的逆變器輸出級是帶中心抽頭變壓器的推挽式、推挽式半橋式或推挽式全橋式。帶中心抽頭的推拉因其簡單且有保證的結果而最受歡迎;但是，它使用較重的變壓器并且效率較低。
關于逆變器是什么東西 廠家帶你了解，小編為大家就分享這些。歡迎聯系我們合運電氣有限公司，以獲取更多逆變器是什么,什么是逆變器,逆變器廠家相關知識。
